11 éves tapasztalattal aautóipari csatlakozó tömítésAz iparágban évente több mint 20 ügyfél számára készítek hibaelemzést. A beszerzési menedzserek leggyakrabban azt kérdezik: "Miért merülnek fel következetesen problémák a járművekbe történő tömeges beszerelés után?" Eközben a tervezőmérnököket gyakran zavarba ejti a kérdés: "Miért hibáznak meg a laboratóriumi szabványoknak megfelelő alkatrészek, ha már a terepen alkalmazzák őket?" A SAE International 2024-es iparági felmérési adataira támaszkodva – amelyek azt jelzik, hogy a tömítések meghibásodásának 32%-a a nem megfelelő tervezési illeszkedésből, 47%-a az üzemi feltételekkel való eltérésből és 21%-a az összeszerelési hibákból ered – összeállítottam a három leggyakoribb problémakategóriát, amelyek a vásárlókat és a mérnököket egyaránt érintik. Minden kategóriához valós esettanulmányokat, empirikus tesztadatokat és megvalósítható megoldásokat adok.
A forgatókönyvek, amelyek a legnagyobb fejfájást okozzák a vásárlóknak: Tavaly 16 tűs csatlakozótömítéseket szállítottunk egy haszonjármű-gyártónak. Míg a termékek sikeresen átmentek az összes laboratóriumi IP67-es bemerülési és porállósági teszten, az ügyfél arról számolt be – hat hónappal a jármű beszerelése után –, hogy „a motortérben lévő szennyeződések behatoltak a 8. tű pozíciójába”. Az egységek visszakeresése és ellenőrzése során azt tapasztaltuk, hogy a tömítőajak összenyomódása az adott tüske pozícióban mindössze 12% volt, ami jelentősen elmarad a szabványos 20%-os követelménytől. Ez a fajta „egytűs meghibásodás” a 12 vagy több érintkezőt magában foglaló többtűs csatlakozó projektek problémáinak 32%-áért felelős, így ez a beszerzések során a tömeges visszatérítések vezető oka.
A szűk keresztmetszet mérnöki szemszögből：A legtöbb terv kizárólag az egyes furatok ±0,01 mm-es tűrésére összpontosít, miközben figyelmen kívül hagyja az "egyenetlen feszültségeloszlást a teljes összenyomás során". A 16 lyukú tömítőelemben a kerületi lyukakat a ház szerkezete befolyásolja; következésképpen 15-20%-kal kisebb nyomóerőt érnek el, mint a központi furatok. A jármű működése közben fellépő 10–2000 Hz-es rezgéssel együtt ez a tömítőajkak meglazulásához és rések kialakulásához vezet már három hónap elteltével.
Empirical Data támogatja：FEA-t (végeselem-elemzés) használtunk a 16 lyukú tömítés összenyomási körülményeinek szimulálására; az átlagos tömítési nyomás a kerületi furatoknál 0,3 MPa, míg a központi lyukaknál elérte a 0,4 MPa-t – ez a nyomáskülönbség meghaladja a 25%-ot. Ha ezt a nyomáskülönbséget 5%-on belül szabályozzák, a lokalizált meghibásodás valószínűsége 32%-ról 4%-ra csökken.

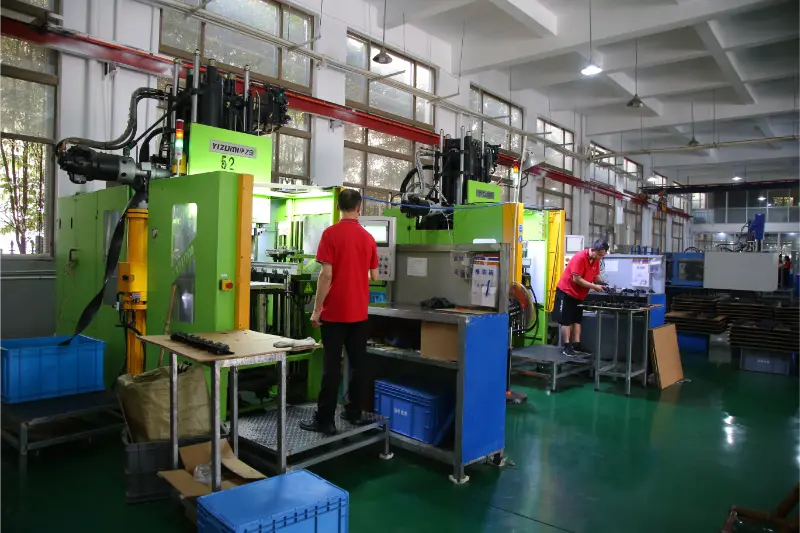

1. Tervezési oldali feszültségkompenzáció: FEA-val a kombinált "kompresszió + vibráció" működési állapot szimulálására, a tömítőajkak a perifériás furatok helyén 0,1 mm-rel megvastagodtak; ezzel egyidejűleg a megfelelő formafuratok átmérője 0,005 mm-rel csökkent, ami természetes módon kiegyensúlyozott feszültségeloszlást eredményez a formázás után.

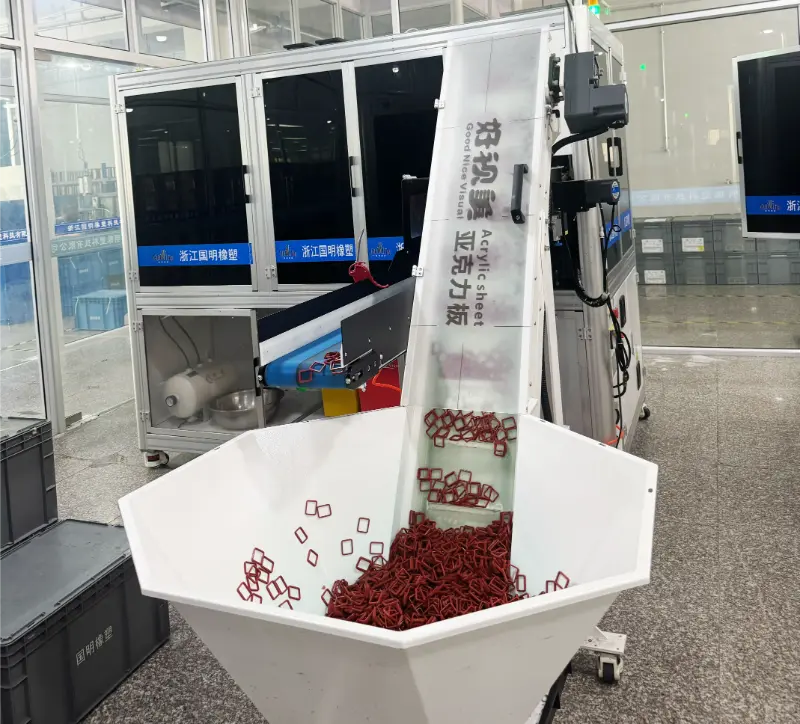

2. A szállítási oldalon található "Stress Test Report".: Adja meg a vásárlónak a tényleges feszültségmérési adatokat az egyes tételeket kísérő tömítések 12 kijelölt pontjára vonatkozóan, biztosítva, hogy a nyomáskülönbség ≤ 5% maradjon.
3. Az összeszerelés vége létrehozza a "kompressziós határvonalat": Az összeszerelési kézikönyv pirossal kiemeli: "Az élfuratok összenyomásának el kell érnie a 20% ± 2%-ot." Erre a célra egy speciális hézagmérő áll rendelkezésre; Az összeszerelés befejezése után a dolgozóknak tényleges méréseket kell végezniük és az eredményeket rögzíteniük kell.
A tervezőmérnökök legellentmondásosabb igényei: Egy új energetikai járműgyártó 800 V-os nagyfeszültségű csatlakozóprojektjénél a tömítőelemeknek 160°C-ot (az akkumulátor csúcshőmérsékletét) kellett ellenállniuk, és át kellett menniük egy 10 kV-os ívellenállási teszten. A hagyományos anyagok azonban egy „catch-22” dilemmával szembesültek: a nagy ívellenállású szilikon csak 140 °C-ig volt képes elviselni a hőmérsékletet – már egy hónapos járműbeszerelés után megkeményedik –, míg a hőálló szilikon ívellenállási teljesítménye 35%-kal csökkent 160 °C-on, ami csak 60 másodperces tesztelés után dielektromos tönkremenetelhez vezetett. Az ilyen „anyag-összeférhetetlenségi” problémák a kezdeti minták 47%-ának elutasításához vezettek ebben a 800 V-os projektben, ami súlyosan késleltette a beszerzési ciklust.
A fő vitapont: A szilikon "hőállósága" és "ívellenállása" fordítottan korrelál: íválló adalékok (például nano-alumínium-oxid) hozzáadása destabilizálja a sziloxán molekulákat, ezáltal csökkenti a hőállóság felső határát; fordítva, a magas hőmérsékletnek ellenálló adalékok (például fenil-sziloxán) hozzáadása hígítja az íválló alkatrészeket, ezáltal rontja a szigetelési teljesítményt.
1. Testreszabott összetett készítmény：Az anyaggyártókkal együttműködve olyan kompozit anyagot fejlesztettünk ki, amely füstölt szilícium-dioxidból, 1,5% nano-alumínium-oxidból és 2% fenilsziloxánból áll. Egy 1000 órás, 160°C-on végzett öregítési tesztet követően az anyag keménysége ≤8%-os ingadozási rátát és 80 másodperces ívellenállási időt mutatott 10 kV-on, ami messze meghaladja az ügyfél 60 másodperces követelményét.
2. Hierarchikus szerkezeti tervezés：A tömítés belső rétege (a nagyfeszültségű csapokkal érintkezve) nagy ívellenállású szilikont, míg a külső réteg (a házzal érintkezve) magas hőmérsékletnek ellenálló szilikont használ; ez a megközelítés nemcsak megoldja az egymásnak ellentmondó teljesítménykövetelményeket, hanem 15%-kal csökkenti az anyagköltségeket is.
3. Rendszerszintű társoptimalizálás：Ajánlás vásárlóknak és mérnököknek: Ha három hőelvezető bordát adunk a csatlakozóházhoz, a tömítés tényleges működési hőmérséklete 160 °C-ról 145 °C-ra csökken, ezáltal tovább nő az élettartama.
Adatellenőrzés: Két új energetikai járműgyártó 800 V-os projektjeiben való bevezetését követően ez a megoldás 53%-ról 100%-ra növelte a mintavételi arányt, míg a tömeges beszerelés után a hibaarány ≤0,03% maradt.
A vásárlók által legkönnyebben figyelmen kívül hagyott veszteségek：Egy észak-kínai személygépjármű-gyártó „repedésekről és a tömítőalkatrészek meghibásodásáról” számolt be. A szétszerelés és az ellenőrzés során kiderült, hogy a meghibásodott alkatrészek 70%-a 30%-ot meghaladó tömörítést mutatott (a szabványos 20%-os határhoz képest). Ez a probléma abból adódott, hogy az összeszerelő munkások – a "tömítési teljesítmény optimalizálása" érdekében - csavarhúzók segítségével erőszakkal betuszkolták a tömítéseket a hornyokba; ez a gyakorlat nemcsak túlzott összenyomódást eredményezett, hanem a tömítőajkak sérülését is. A SAE 2024-es felmérése szerint a tömítési hibák 21%-a összeszerelési hibákra vezethető vissza; az ilyen problémák hatékonyan átalakítják a vállalat által beszerzett "minősített termékeket" "hulladékká", miközben a gyártási késedelmet is okozzák.
| Hiba típusa | Az előfordulás valószínűsége | Közvetlen következmények | Élettartamra gyakorolt hatás |
| A fémszerszám megkarcolja a tömítő ajakat. | 42% | Látens szivárgás, amely rezgés hatására csatornává tágul. | Az élettartam egyharmadára csökkent. |
| Tömörítés > 25% | 38% | A tömítőajak maradandó deformáción ment keresztül, a kompressziós készlet meghaladja a 30%-ot. | 3 hónapon belül lejár. |
| A tömítés hátrafelé szerelve/csavarva | 20% | Az IP-besorolás közvetlenül nullára csökken; a víz behatolása már 10 percnyi szobahőmérsékletű merítés után következik be. | Azonnal hatályos |
1. Eszköz szabványosítás：Gondoskodjon a vásárlóknak egy dedikált „Speciális beszerelési eszközkészletről” – beleértve a gumi tömítésekhez műanyag csipeszeket és a fluorgumi tömítésekhez használt réz vezetőhüvelyeket –, hogy ne érintkezzen fémszerszám a tömítőajkakkal.
2. Vizuális hibaellenőrzés：Piros "tájolási jel" (pl. "Ez az oldal befelé") van nyomtatva a tömítésen, amely megfelel a csatlakozó házán lévő jelöléseknek; a szállítmányhoz tartozik egy "Tömörítésmérő kártya", amely jelzi az adott tömítésmodell szabványos összenyomott vastagságát (pl. eredeti vastagság: 8 mm → összenyomott vastagság: 6,4–6,8 mm).
3. 1 órás speciális képzés：Az összeszerelő munkásokat a „Három ellenőrzés elve” – a szerszámok, a tájolás és a tömörítés ellenőrzése – oktatják, amelyet a helyes eljárások élő bemutatója követ. Minden olyan munkavállalónak, aki nem teljesíti a szabványokat, átképzésen kell részt vennie, amíg sikeresen át nem teljesíti a gyakorlati értékelést.
Minél tovább dolgozik valaki ezen a területen, annál világosabbá válik: nincs olyan, hogy "univerzális" pecsétmodell. Sok probléma merül fel, mert a konkrét működési környezetet – a „forgatókönyvet” – nem értették meg alaposan. Vásárláskor ne összpontosítson kizárólag olyan tényezőkre, mint az „IP-besorolás” vagy a „hőmérséklet-ellenállási tartomány”; ehelyett mindenképpen tedd fel a mérnököknek ezt a három kérdést:
1. Hol találhatók a csatlakozók a járműben? (Motortér, akkumulátorcsomag vagy ajtók – nagyon eltérő működési feltételek mellett.)
2. Az összeszerelés automatizált berendezéssel vagy manuálisan történik? (Ez hatással van a tömítések szerkezeti kialakítására.)
3. Milyen implicit követelmények vonatkoznak a végfelhasználó elfogadási kritériumaira? (pl. IP67 tesztelés elvégzése alacsony hőmérsékletű merítés után)
-
