A 12 tűs vezetéktömítés elektromos csatlakozóhozegy precíziós tömítő alkatrész, amelyet arra terveztek, hogy megvédje az egyes vezetékek belépési pontjait a többtűs elektromos csatlakozórendszerekben. Azáltal, hogy minden kábel körül szoros tömítést hoz létre, csökkenti annak kockázatát, hogy víz, por, olaj, vegyszerek és egyéb szennyeződések érjék az érzékeny csatlakozókat. Ez a cikk bemutatja a szerkezetet, az anyagokat, a funkciókat, a kiválasztási kritériumokat, a telepítési szempontokat, a gyakori alkalmazásokat és a vásárlási tényezőket, amelyeket a mérnököknek és a vásárlóknak tudniuk kell a 12 tűs huzaltömítési megoldás meghatározásakor.
Tartalomjegyzék
- Mi az a 12 tűs vezetéktömítés elektromos csatlakozóhoz?
- Hogyan épül fel a 12 tűs huzaltömítés?
- Mire jó a 12 tűs vezetéktömítés?
- Milyen anyagokat használnak általában?
- Mit kell figyelembe venni az egyik kiválasztásakor?
- Hol használják a 12 tűs huzaltömítéseket?
- Hogyan kell felszerelni a huzaltömítést?
- Milyen problémákat okozhat a rosszul kiválasztott pecsét?
- Hogyan javítja az egyedi gyártás a csatlakozók tömítését?
- Mit kérdezzenek a vásárlók a huzaltömítés gyártójától?
- Gyakran Ismételt Kérdések
- Végső megfontolások

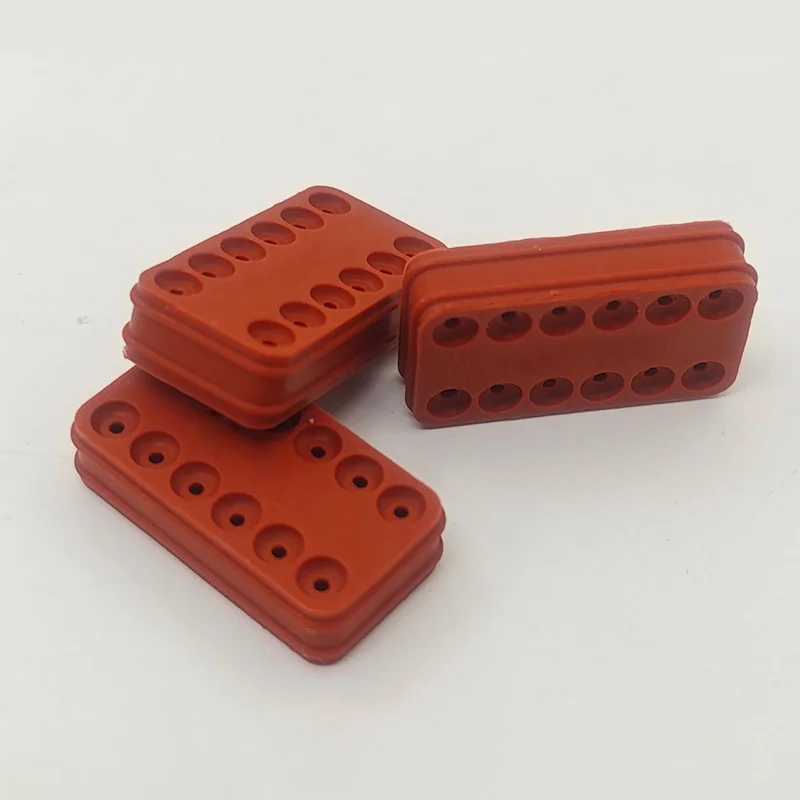

Mi az a 12 tűs vezetéktömítés elektromos csatlakozóhoz?
A 12 tűs vezetéktömítés elektromos csatlakozóhozegy tömítőelem, amelyet tizenkét különálló csatlakozási pozíciót tartalmazó elektromos csatlakozóhoz terveztek. Elsődleges célja, hogy lezárja azt a területet, ahol a vezetékek bejutnak a csatlakozóházba, ezzel megakadályozva, hogy a nem kívánt anyagok a belső kapcsokhoz juthassanak.
Magától a csatlakozóháztól eltérően a huzaltömítés általában egy viszonylag kicsi elasztomer alkatrész. Teljesítménye nagymértékben függ a méretpontosságtól, az anyagjellemzőktől, a huzalátmérő kompatibilitástól, a tömörítéstől és a csatlakozó üregének geometriájától.
A gyakorlati alkalmazásokban a tömítés együtt működik a csatlakozó házzal, kivezetésekkel, vezetékekkel, reteszelő mechanizmusokkal és egyéb tömítőelemekkel. A teljes tömítési rendszer tehát nem értékelhető önmagában a gumialkatrész alapján. A huzaltömítésnek pontosan meg kell egyeznie a csatlakozó kialakításával és a kábelméretekkel.
A többpólusú elektromos rendszerek esetében az egyes vezetékek belépési pontjainak tömítése különösen fontos, mert a kábel körüli kis nyílások nedvesség, por, olaj vagy egyéb szennyeződések belépési útvonalává válhatnak. Idővel a szennyeződés korrózióhoz, instabil elektromos teljesítményhez, szigetelési problémákhoz vagy az alkatrészek idő előtti meghibásodásához vezethet.
Kulcsfontosságú pont:A 12 tűs huzaltömítés nem egyszerűen egy gumigyűrű. Ez egy precíziós tömítő alkatrész, amelynek együtt kell működnie a csatlakozóházzal és a vezetékkel, hogy megbízható környezeti akadályt hozzon létre.
Hogyan épül fel a 12 tűs huzaltömítés?
Egy tipikus 12 tűs csatlakozó tömítő megoldás több tömítési területet is tartalmazhat, amelyek megfelelnek az egyes huzalüregeknek. A csatlakozó kialakításától függően a tömítés készülhet egyedi huzaltömítésként, többüregű tömítőelemként vagy más speciális konfigurációként.
A tömítési terület általában az elasztomer és a környező csatlakozóelemek közötti szabályozott interferencián alapul. Ha a huzalt megfelelően helyezik be, a tömítő ajak vagy tömítőfelület a huzalköpeny köré tömörül, miközben biztonságosan a csatlakozó üregében marad.
A legfontosabb szerkezeti tényezők általában a következők:
- Belső átmérő:Szorosan meg kell felelnie az alkalmazandó vezeték vagy kábel átmérőjének.
- Külső átmérő:Túlzott deformáció nélkül kell illeszkednie a csatlakozó üregéhez.
- Ajkak tömítése:Biztosítson ellenőrzött érintkezést a vezeték felülete körül.
- Megtartási jellemzők:Segítse a tömítés megfelelő pozícióban tartását az összeszerelés során.
- Anyag vastagság:Befolyásolja a tömörítést, a rugalmasságot és a hosszú távú tömítési viselkedést.
- Teljes geometria:Meg kell egyeznie a csatlakozóházzal és a kivezetés konfigurációjával.
Mivel a kis méreteltérések befolyásolhatják a tömítési teljesítményt, a precíziós formázás és a következetes minőség-ellenőrzés fontos a gyártási alkalmazásokhoz.
Mire jó a 12 tűs vezetéktömítés?
A fő funkció a környezeti akadály létrehozása a vezeték belépési pontja körül. Gyakorlati értéke azonban túlmutat az egyszerű vízszigetelésen.
| Funkció | Cél | Tipikus haszon |
|---|---|---|
| Nedvesség elleni védelem | Korlátozza a víz bejutását a vezetéknyílásokon keresztül | Csökkenti a nedvességgel összefüggő elektromos problémákat |
| Por elleni védelem | Korlátozza a szemcsés szennyeződést | Segíti a csatlakozó üregek tisztább megőrzését |
| Szennyezőanyag ellenállás | Gátat biztosít a kiválasztott környezeti szennyeződések ellen | Javítja a csatlakozó tartósságát |
| Vezetékes interfész tömítés | Fenntartja az érintkezést a tömítés és a huzalköpeny között | Támogatja a következetes környezetvédelmet |
| Vibrációs támogatás | Fenntartja a tömítő érintkezést a mechanikai mozgás során | Segít csökkenteni a vibráció okozta szivárgást |
| Hőmérsékletállóság | Megőrzi a tömítési tulajdonságokat a megadott hőmérsékleti tartományon belül | Támogatja a működést igényes környezetben |
A tényleges védelmi szint a teljes csatlakozórendszertől függ, beleértve a ház kialakítását, az illesztési állapotot, a vezeték méreteit, a tömítés anyagát, az összeszerelés minőségét és a vizsgálati követelményeket. Ezért a tömítést soha nem szabad a tervezett csatlakozórendszertől függetlenül meghatározni.
Milyen anyagokat használnak általában?
Az anyagválasztás az egyik legfontosabb döntés a huzaltömítés fejlesztésekor vagy vásárlásakor. A különböző elektromos környezetek a tömítőelemeket a hőmérséklet, a nedvesség, az olajok, a vegyszerek, a vibráció és a mechanikai igénybevétel különböző kombinációinak teszik ki.
| Anyag típusa | Tipikus jellemzők | Lehetséges alkalmazások |
|---|---|---|
| Szilikon gumi | Rugalmas, jó hőmérsékleti teljesítmény, számos elektromos tömítési alkalmazáshoz alkalmas | Autóipar, érzékelők, elektromos csatlakozók |
| EPDM | Jó időjárás- és környezetállóság | Kültéri és autóipari alkalmazások |
| NBR | Hasznos ott, ahol bizonyos olajokkal és kőolaj alapú anyagokkal szembeni ellenállás szükséges | Ipari és autóipari környezet |
| FKM | Magas vegyszer- és hőmérsékletállóság igényes környezetekhez | Speciális autóipari és ipari rendszerek |
A szilikongumit gyakran használják az elektromos csatlakozók tömítésére, mivel rugalmassága lehetővé teszi, hogy a huzalköpenyek körül alkalmazkodjon, miközben megtartja a tömítő érintkezést a hőmérsékletváltozások során. A megfelelő anyagot azonban mindig a tényleges működési környezetnek megfelelően kell kiválasztani, nem pedig a leggyakrabban használt opciót.
Anyagválasztási tipp:A gumikeverék megerősítése előtt együtt értékelje a hőmérsékletet, a vegyi expozíciót, a kompressziós viselkedést, a huzalköpeny kompatibilitását, a várható élettartamot és a környezeti feltételeket.
Mit kell figyelembe venni az egyik kiválasztásakor?
A 12 tűs huzaltömítés kiválasztása többet jelent, mint a csatlakozópozíciók számának egyeztetését. A vevőknek és a mérnököknek meg kell erősíteniük a teljes méret- és környezetvédelmi követelményeket a gyártási rendelés leadása előtt.
-
A huzal átmérője
Erősítse meg a vezeték szigetelésének tényleges külső átmérőjét. A jelentősen eltérő átmérőre tervezett tömítés elégtelen összenyomást vagy túlzott összeszerelési erőt eredményezhet. -
A csatlakozó üreg méretei
A tömítés külső geometriájának pontosan meg kell egyeznie a csatlakozó üregével. -
Gumi anyag
Válassza ki a keveréket a hőmérséklet, a nedvesség, a vegyszerek, az olajok, az UV-sugárzás és más környezeti tényezők alapján. -
Keménység
A gumi keménysége befolyásolja a behelyezési erőt, a nyomást, a rugalmasságot és a tömítő érintkezést. -
Hőmérséklet tartomány
Az anyagjóváhagyás előtt meg kell határozni a várható minimális és maximális üzemi hőmérsékletet. -
Környezetvédelmi követelmény
Határozza meg a szükséges környezetvédelmi szintet a teljes csatlakozószerelvényhez. -
Összeszerelési folyamat
A kézi behelyezés, az automatizált kábelköteg-összeállítás, a kapocspremelés és a csatlakozóillesztés különböző követelményeket támaszthat a tömítéssel szemben. -
Gyártási mennyiség
A nagy volumenű projektek indokolhatják a dedikált szerszámozást és az optimalizált fröccsöntési folyamatokat, míg a kis volumenű alkalmazások eltérő fejlesztési stratégiákat igényelhetnek.
Hol használják a 12 tűs huzaltömítéseket?
A 12 tűs tömítési konfiguráció mindenhol használható, ahol több elektromos áramkörnek kell áthaladnia egy csatlakozón, miközben megőrzi a környezet védelmét.
- Autókábelek:Motorterek, karosszéria elektronika, világítási rendszerek, érzékelők, vezérlőmodulok és egyéb járműelektromos rendszerek.
- Elektromos járművek:Válogatott kisfeszültségű elektromos interfészek, érzékelők, vezérlőrendszerek és kiegészítő elektromos berendezések.
- Ipari berendezések:Gépek, automatizálási rendszerek, vezérlőszekrények, érzékelők, motorok és mobil berendezések.
- Mezőgazdasági gépek:Sárnak, esőnek, pornak, vibrációnak és hőmérsékletváltozásnak kitett berendezések.
- Építőipari gépek:Nehéz berendezések, amelyek tartós elektromos csatlakozást igényelnek igényes kültéri környezetben.
- Kültéri elektromos rendszerek:Esőnek, pornak, páratartalomnak és változó környezeti feltételeknek kitett berendezések.
- Speciális elektronikus berendezések:Kompakt többkörös vezetékezést igénylő alkalmazások környezeti tömítéssel.
A pontos alkalmazás határozza meg a szükséges anyagot, méreteket, tömítési szerkezetet és az érvényesítési módot. Előfordulhat, hogy egy védett beltéri vezérlőrendszerhez megfelelő alkatrész nem alkalmas szabadon lévő motortérhez vagy nagy teherbírású kültéri géphez.
Hogyan kell felszerelni a huzaltömítést?
A helyes beszerelés elengedhetetlen, mert még a jó minőségű tömítés is elveszítheti hatékonyságát, ha megsérül, nem megfelelően van elhelyezve, vagy nem megfelelő vezetékkel párosul.
- Ellenőrizze a tömítést:Ellenőrizze, hogy nincsenek-e rajta vágások, repedések, deformációk, gyulladások, szennyeződések vagy egyéb látható hibák.
- Ellenőrizze a vezeték kompatibilitását:Ellenőrizze, hogy a huzal átmérője megfelel-e a megadott tömítési tartománynak.
- Készítse elő a vezetéket:Győződjön meg arról, hogy a huzalköpeny tiszta és sértetlen.
- Helyezze el megfelelően a tömítést:Győződjön meg arról, hogy a tömítőelem a csatlakozó kialakításának megfelelően van beállítva.
- Óvatosan helyezze be a terminált:Kerülje el a tömítőajak elszakadását vagy elgörbülését a terminál behelyezése során.
- A terminál megtartásának ellenőrzése:Győződjön meg arról, hogy a terminál elérte a megfelelő pozíciót és a reteszelő mechanizmust.
- Ellenőrizze a végső összeállítást:A tesztelés előtt ellenőrizze a tömítés helyzetét és a csatlakozó illeszkedési állapotát.
Automatizált gyártás esetén a tömítést a behelyező berendezéssel, a szerszámokkal, az összeszerelési sebességgel és a kenési követelményekkel való kompatibilitás szempontjából is értékelni kell. A túlzott behelyezési erő károsíthatja a tömítést vagy a vezetéket, míg az elégtelen összenyomás csökkentheti a környezetvédelmet.
Milyen problémákat okozhat a rosszul kiválasztott pecsét?
Sok csatlakozótömítési probléma a tömítés és a tényleges alkalmazás közötti eltérésből ered, nem pedig magának a tömítőrendszernek a koncepciójából.
| Lehetséges probléma | Lehetséges ok | Javasolt megelőzés |
|---|---|---|
| Víz vagy nedvesség behatolása | Helytelen méretek vagy nem megfelelő tömörítés | Ellenőrizze a vezeték és az üreg méreteit |
| Pecsétszakadás | Túlzott behelyezési erő vagy éles élek | Tekintse át az összeszerelő szerszámokat és az alkatrészek geometriáját |
| A huzal mozgása | Rossz tartás vagy nem megfelelő tömítőszerkezet | Ellenőrizze a csatlakozó és a tömítés kompatibilitását |
| Keményedés vagy repedés | A működési környezetnek nem megfelelő anyag | Válasszon kompatibilis gumikeveréket |
| Túlzott összeszerelési erő | Rossz tömítésméret vagy túlzott interferencia | Optimalizálja a méreteket és a keménységet |
| A tömítés idő előtti deformációja | Hosszú távú kompressziós vagy hőmérsékleti expozíció | Értékelje a tömörítési viselkedést és a szolgáltatási feltételeket |
Ezek a kérdések azt mutatják, hogy miért kell a vásárlási döntéseket a teljes műszaki specifikációk alapján meghozni, nem pedig pusztán az árakon vagy a megjelenésen.
Hogyan javítja az egyedi gyártás a csatlakozók tömítését?
A szabványos tömítőelemek akkor praktikusak, ha a csatlakozó és a vezeték méretei már megegyeznek a bevált tervvel. Számos OEM- és ipari projekt azonban testreszabott geometriát igényel a speciális csatlakozóüregek, a szokatlan vezetékátmérők, a korlátozott beépítési hely vagy a szigorú környezeti feltételek miatt.
Az egyedi gyártás lehetővé teszi a tömítési profil, a méretek, az anyag, a keménység, a szín és a gyártási folyamat kialakítását az ügyfél alkalmazásai szerint.
Például egy személyre szabott 12 tűs huzaltömítés projekthez szükség lehet:
- Testreszabott belső átmérők a különböző vezeték specifikációkhoz
- Speciális külső geometria a szabadalmaztatott csatlakozóházhoz
- Különböző tömítőajak kialakítások
- Specifikus gumikeménység
- Testreszabott színek az áramkör azonosításához
- Az anyagválasztás a hőmérséklet vagy a kémiai expozíció alapján
- Rajzokból, mintákból vagy 3D adatokból kifejlesztett szerszámok
- Következetes méretszabályozás a nagy volumenű gyártáshoz
Zhejiang Guoming Rubber Technology Co., Ltd.figyelembe vehető, amikor testreszabott gumitömítő alkatrészeket vásárol elektromos csatlakozóalkalmazásokhoz. Az OEM-projektek esetében a teljes műszaki információ megadása a fejlesztés kezdetén csökkentheti a szükségtelen mintavételi ciklusokat, és javíthatja a kommunikációt a csatlakozótervező, a tömítésgyártó és az összeszerelő csapat között.
Mit kérdezzenek a vásárlók a huzaltömítés gyártójától?
A beszállító kiválasztása előtt a beszerzési csapatoknak világos technikai ellenőrzőlistát kell készíteniük. Ez segít megakadályozni, hogy a megfelelőnek tűnő összetevőt nem megfelelő alkalmazásban használják fel.
✓ Milyen gumianyagok állnak rendelkezésre?
✓ Milyen huzalátmérő tartományt tud fogadni a tömítés?
✓ A szállító tud-e gyártani rajzok vagy minták alapján?
✓ A szállító fejleszthet egyedi szerszámokat?
✓ Milyen mérettűrések tarthatók be?
✓ Milyen hőmérsékleti és környezeti feltételekhez készült az anyag?
✓ Biztosíthatók-e gyártási minták a tömeggyártás előtt?
✓ Milyen minőségellenőrzési eljárások állnak rendelkezésre?
✓ Támogathatja-e a szállító a nagy volumenű OEM gyártást?
✓ Biztosíthat-e a szállító egyenletes, tételenkénti minőséget?
Az ipari és autóipari programok esetében a vásárlóknak figyelembe kell venniük a gyártási konzisztenciát, a nyomon követhetőséget, a műszaki kommunikációt, a szerszámkezelést, a csomagolást, a szállítási képességet és a hosszú távú ellátási stabilitást.
A megbízható beszállítói kapcsolatnak túl kell terjednie az első mintán. A csatlakozók hosszú távú teljesítménye a stabil anyagtulajdonságok, a méretpontosság és a gyártásellenőrzés megőrzésétől függ több tételben.
Gyakran Ismételt Kérdések
Mi a fő célja a 12 tűs vezetéktömítésnek elektromos csatlakozókhoz?
Elsődleges célja, hogy lezárja a vezetékek belépési pontjait egy 12 pozíciós elektromos csatlakozóban, és csökkentse a víz, por és egyéb környezeti szennyeződések behatolását a csatlakozórendszerbe.
A szilikongumi alkalmas 12 tűs huzaltömítéshez?
A szilikongumi rugalmassága és hőmérsékleti teljesítménye miatt számos elektromos csatlakozótömítési alkalmazásra alkalmas. A végső anyagválasztásnak azonban a tényleges hőmérsékleti, kémiai, mechanikai és környezeti követelményeken kell alapulnia.
Egy 12 tűs vezetéktömítés vízállóvá teszi az egész csatlakozót?
Nem magától. A környezetvédelem a teljes csatlakozószerelvénytől függ, beleértve a házat, a sorkapcsokat, a huzaltömítéseket, az illeszkedő felületeket, a dugaszokat, a reteszelő jellemzőket és az összeszerelés minőségét.
Testreszabható a 12 tűs huzaltömítés?
Igen. A gyártótól és az alkalmazástól függően a méretek, a tömítőprofilok, az anyag, a keménység, a szín és egyéb jellemzők testreszabhatók a mérnöki követelményeknek megfelelően.
Hogyan válasszam ki a megfelelő huzaltömítés méretet?
Kezdje a vezeték tényleges külső átmérőjével és a csatlakozó üreg méreteivel. A tömítésnek megfelelő összenyomást kell biztosítania anélkül, hogy túlzott behelyezési erőt hozna létre vagy károsítaná a huzalköpenyt.
Használhatók-e a huzaltömítések autóipari alkalmazásokban?
Igen. A huzaltömítéseket széles körben használják lezárt autós csatlakozó- és kábelköteg-rendszerek részeként. A megfelelő anyag és kialakítás a jármű elhelyezkedésétől és a környezeti feltételektől függ.
Miért fontos a gumi keménysége?
A keménység befolyásolja a rugalmasságot, a kompressziót, a behelyezési erőt, a tömítő érintkezést és a hosszú távú deformációs viselkedést. A megfelelő keménységet a csatlakozó kialakításával és a vezeték méreteivel együtt kell meghatározni.
Milyen információkat kell megadnom az egyedi huzaltömítés árajánlathoz?
A hasznos információk közé tartoznak a rajzok, minták, a csatlakozó üregének méretei, a vezeték átmérője, az anyagkövetelmények, az üzemi hőmérséklet, a környezeti feltételek, a várható mennyiség, az alkalmazás, valamint a szükséges vizsgálati vagy minőségi előírások.
Végső megfontolások
A 12 tűs vezetéktömítés elektromos csatlakozóhozegy kisméretű alkatrész, amely fontos szerepet játszik a többkörös elektromos csatlakozás megbízhatóságában. Hatékonysága az anyag, a geometria, a vezeték mérete, a csatlakozó üreg, a tömörítés, az összeszerelési folyamat és a környezeti feltételek közötti kölcsönhatástól függ.
A mérnöki csapatok számára a legfontosabb lépés a teljes működési környezet meghatározása a tömítőanyag és a méretek kiválasztása előtt. A beszerzési csapatok esetében az egységár mellett a beszállítói képességeket, a gyártási konzisztenciát, a testreszabási támogatást és a minőség-ellenőrzést is figyelembe kell venni.
Ha egy szabványos alkatrész nem felel meg a követelményeknek, az OEM által tervezett huzaltömítés pontosabb illeszkedést biztosít a csatlakozórendszerhez. A közvetlenül a mérnöki rajzok, minták vagy méretspecifikációk alapján végzett munka szintén segíthet a gyártóknak olyan tömítési megoldás kidolgozásában, amely jobban illeszkedik a végső alkalmazáshoz.
